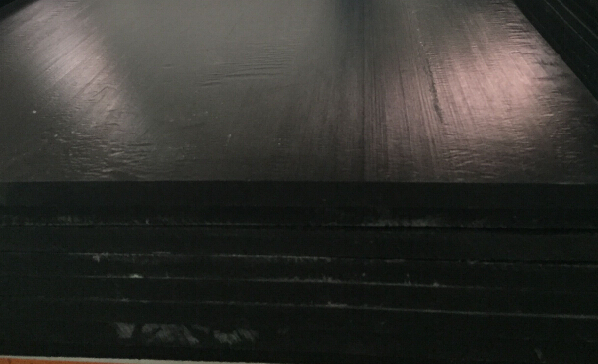

1.<pA加纖板>PA6
<pA加纖板>PA6干燥條件：在80℃-90℃的熱空氣中干燥8小時，
或在105℃-115℃真空烘箱中烘6小時以上。 熔化溫度： 220~280C；模具溫度：80~90℃；注射壓力：一般在50~100mpa之間（取決于材料和產(chǎn)品設(shè)計）。 注射速度：高速（對增強(qiáng)型材料要稍微降低）。流道和澆口:由于<pA加纖板>PA6的凝固時間很短，因此澆口的位置非常重要。澆口孔徑不要小于0.5*t （這里t為塑件厚度）；如果使用熱流道，澆口尺寸應(yīng)比使用常規(guī)流道小一些。
2.<pA加纖板>PA6
<pA加纖板>PA66 在聚酰胺材料中有較高的熔點(diǎn)。它是一種半晶體-晶體材料。
<pA加纖板>PA66 在較高溫度也能保持較強(qiáng)的強(qiáng)度和剛度。<pA加纖板>PA66 在成型后仍然具有吸濕性，其程度主要取決于材料的組成、壁厚以及環(huán)境條件。在產(chǎn)品設(shè)計時，一定要考 慮吸濕性對幾何穩(wěn)定性的影響。為了提高 <pA加纖板>PA66的機(jī)械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是最常見的添加劑，有時為了提高抗沖擊性還 加入合成橡膠，如 EPDM 和 SBR 等。
<pA加纖板>PA66的粘性較低，因此流動性很好（但不如PA6）。這個性質(zhì)可以用來加工很薄的元件。
它的粘度對溫度變化很敏感。<pA加纖板>PA66的收縮率在1%~2%之間，加入玻璃纖維添加劑可以將收縮率降低到0.2%~1% 。收縮率在流程方向和與流程方向相垂直方向上的相異是較大的。
<pA加纖板>PA66對許多溶劑具有抗溶性，但對酸和其它一些氯化劑的抵抗力較弱。
